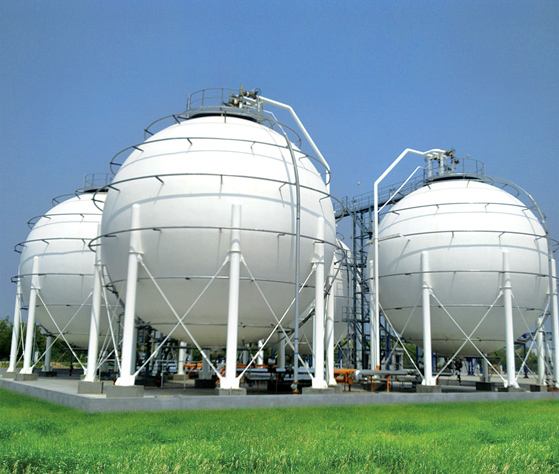

球形儲罐固定式水噴霧消防冷卻裝置

●設計依據：
GB50219 《水噴霧滅火系統設計規范》
GB50160 《石油化工企業設計防火規范》
GB50084 《自動噴水滅火

產品詳細

●設計依據：
GB50219 《水噴霧滅火系統設計規范》
GB50160 《石油化工企業設計防火規范》
GB50084 《自動噴水滅火系統設計規范》
●工作原理：當火災發生時，水噴霧消防冷卻裝置啟動運行，在一定水壓下，消防水從該裝置上的水霧噴頭噴出細小水霧滴，覆蓋在罐壁外表面上，水蒸發吸熱對罐體進行防護冷卻；蒸發產生的大量水蒸汽可以抑制火勢，減少爆炸危險性。在日常生產過程中，也可以通過該裝置對罐體進行冷卻降溫。

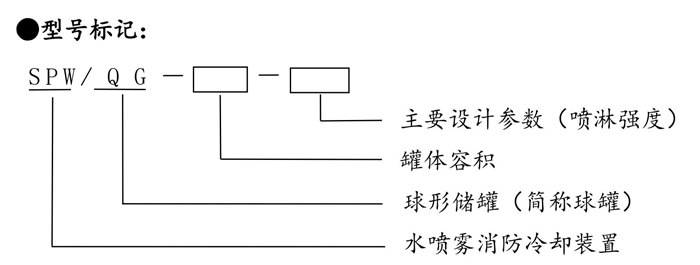

●型號標記：

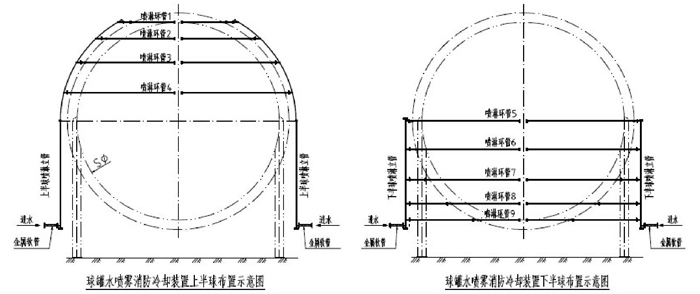

●球罐水噴霧消防冷卻裝置示意圖：

●球罐水噴霧消防冷卻裝置設計參照表:

序號	型號	球罐規格		水噴霧消防冷卻裝置基本參數
		公稱容積（m³）	內徑φ （mm）	冷卻水噴淋強度（L/min.m²）	環管	立管
		公稱容積（m³）	內徑φ （mm）	冷卻水噴淋強度（L/min.m²）	層數（層）	供水路數	管徑
1	SPW/QG-120-9.0	120	6100	9.0	4	1路	DN100
2	SPW/QG-200-9.0	200	7100	9.0	4	2路	DN100
3	SPW/QG-400-9.0	400	9200	9.0	5	2路	DN100
4	SPW/QG-650-9.0	650	10700	9.0	6	4路，其中2路供上半球，2路供下半球	DN100
5	SPW/QG-1000-9.0	1000	12300	9.0	6	4路，其中2路供上半球，2路供下半球	DN100
6	SPW/QG-1500-9.0	1500	14200	9.0	7	4路，其中2路供上半球，2路供下半球	DN150
7	SPW/QG-2000-9.0	2000	15700	9.0	9	4路，其中2路供上半球，2路供下半球	DN150
8	SPW/QG-2500-9.0	2500	17000	9.0	9	4路，其中2路供上半球，2路供下半球	DN150
9	SPW/QG-3000-9.0	3000	18000	9.0	9	4路，其中2路供上半球，2路供下半球	DN150
10	SPW/QG-4000-9.0	4000	20000	9.0	11	4路，其中2路供上半球，2路供下半球	DN150
11	SPW/QG-5000-9.0	5000	21200	9.0	12	4路，其中2路供上半球，2路供下半球	DN200

說明：
1、球罐水噴霧消防冷卻裝置選用ZSTW B型水霧噴頭（也可根據用戶要求選擇），噴頭工作壓力不低于0.35Mpa，噴頭噴口距罐壁不大于700mm；
2、噴頭材質分為不銹鋼、銅合金等；
3、整套裝置采用法蘭連接，分段預制，整體熱浸鍍鋅防腐處理；
4、我公司可根據用戶實際需求，實行一對一專門設計。
